AI教我学UE之python自动化创建Actor
你要达到的目标
- Cesium 地形当“地面”
- GeoJSON 田块边界变成 UE 的 样条 (Spline)，用来限定生成范围
- PCG在田块里按固定间距撒点
- 用 射线投射 (Raycast) 往下打到 Cesium 碰撞，实现贴地
第 0 步：必须先把 Cesium 碰撞打开（否则贴地失败）
- 在 世界大纲 (World Outliner) 选中你的地形 Tileset（通常叫
CesiumWorldTerrain对应的 Cesium3DTileset） - 右侧 细节 (Details) 搜索：
碰撞/Collision - 设置：
- 启用碰撞 (Enable Collision)：✅勾选
- 如果有 碰撞预设 (Collision Presets)：选 阻挡全部 (BlockAll)
- 或至少保证 可见性 (Visibility) 会被阻挡（因为 PCG Raycast 通常用 Visibility 通道）
第 1 步：启用 Python
- 顶部菜单：编辑 (Edit) → 插件 (Plugins)
- 搜索：
Python - 勾选：Python 编辑器脚本插件 (Python Editor Script Plugin)
- 右下角：重启 (Restart Now)

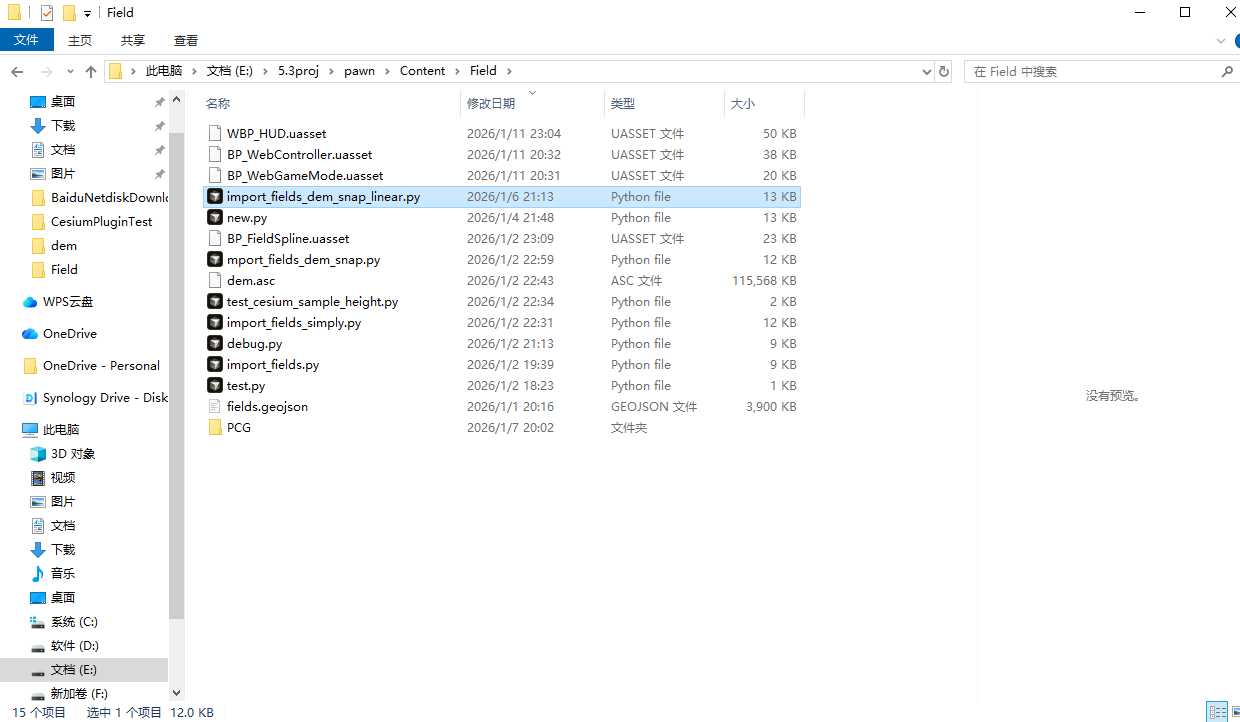

第 2 步：把 GeoJSON 放到项目 Content 目录（固定路径，脚本不用改）
把你的 geojson 文件保存成：fields.geojson
放到磁盘路径：
你的项目/Content/Field/fields.geojson
如果没有 Field 文件夹：
- 内容浏览器中在 Content 上右键 → 新建文件夹 (New Folder) → 命名
Field
第 3 步：一键把 GeoJSON 导入成一批“田块样条 Actor”
3.1 创建脚本文件
- 内容浏览器进入
Content/Field - 空白处右键 → 创建 (Create) → 找 Python 脚本 (Python Script)（或 Script / Python）
- 命名：
import_fields
3.2 粘贴脚本（支持你这种 MultiPolygon FeatureCollection）
双击打开 import_fields.py，全选替换成下面内容：
重要：为了防止你一次性导入全县卡死，这脚本默认只导入“离 CesiumGeoreference 原点一定范围内的田块”。你先跑通小范围，确认流程没问题，再把半径调大。
# -*- coding: utf-8 -*-
import json
import math
import time
import unreal
# ===================== 你只需要改这些参数 =====================
GEOJSON_REL_PATH = "Field/fields.geojson"
# GeoJSON 放到：Content/Field/fields.geojson
DEM_ASC_REL_PATH = "Field/dem.asc"
# 你在 QGIS 导出的 Arc/Info ASCII Grid（.asc），放到：Content/Field/dem.asc
BP_ASSET_PATH = "/Game/Field/BP_FieldSpline"
# 你手动创建的蓝图 Actor（里面带一个 SplineComponent）
IMPORT_RADIUS_M = 20000.0
# 导入半径（米）：以 CesiumGeoreference 的位置为中心，超出半径的田块跳过
MAX_FEATURES = 0
# 最多导入多少个田块（0=不限制，不建议初学者直接 0）
RING_POINT_STEP = 1
# 点抽稀：1=不抽稀（最精细）；2=每2个点取1个；越大越粗但更快
MAX_RING_POINTS = 20000
# 单个田块边界点数超过就跳过，防止某个大田块卡死
HEIGHT_OFFSET_M = -50.0
# ✅ 高度整体偏移（米）：你说“高几米”，先用 -5
# 如果仍偏高：-6、-8；如果偏低：-3、-2；调到贴地为止
ACTOR_PREFIX = "Field_"
ACTOR_FOLDER = "Fields"
TAG_NAME = "FIELD"
FALLBACK_HEIGHT_M = 0.0
# DEM 采样不到高度时的兜底高度（米）
PROGRESS_EVERY_POINTS = 500
# 每处理多少个点打印一次进度日志（数值小=日志多）
# ============================================================
def get_abs_content_path(rel_path):
content_dir = unreal.Paths.project_content_dir()
return unreal.Paths.convert_relative_path_to_full(
unreal.Paths.combine([content_dir, rel_path])
)
def get_all_level_actors():
# 优先新接口，失败则回退旧接口
try:
eas = unreal.get_editor_subsystem(unreal.EditorActorSubsystem)
if hasattr(eas, "get_all_level_actors"):
return eas.get_all_level_actors()
except Exception:
pass
return unreal.EditorLevelLibrary.get_all_level_actors()
def find_cesium_georeference():
for a in get_all_level_actors():
if "CesiumGeoreference" in a.get_class().get_name():
return a
return None
def distance_xy_m(a: unreal.Vector, b: unreal.Vector):
# UE 单位 cm -> m
dx = (a.x - b.x) / 100.0
dy = (a.y - b.y) / 100.0
return math.sqrt(dx * dx + dy * dy)
def ring_from_geometry(geom):
gtype = geom.get("type", "")
coords = geom.get("coordinates", None)
if not coords:
return None
if gtype == "MultiPolygon":
ring = coords[0][0] # 第0个 polygon 的外环
elif gtype == "Polygon":
ring = coords[0] # 外环
else:
return None
# 去掉最后一个重复点（GeoJSON 常见）
if len(ring) >= 2 and ring[0][0] == ring[-1][0] and ring[0][1] == ring[-1][1]:
ring = ring[:-1]
return ring
def load_bp_class():
bp = unreal.load_asset(BP_ASSET_PATH)
if not bp:
raise RuntimeError(f"找不到蓝图资产：{BP_ASSET_PATH}\n请确认路径正确并已保存/编译。")
name = BP_ASSET_PATH.split("/")[-1]
gen_class_path = f"{BP_ASSET_PATH}.{name}_C" # /Game/Field/BP_FieldSpline.BP_FieldSpline_C
cls = unreal.load_class(None, gen_class_path)
if not cls:
raise RuntimeError("load_class 失败：请打开蓝图 Compile（编译）+ Save（保存）后再试。")
return cls
def spawn_field_actor(bp_class, label: str):
actor = unreal.EditorLevelLibrary.spawn_actor_from_class(bp_class, unreal.Vector(0, 0, 0))
actor.set_actor_label(label)
try:
actor.set_folder_path(ACTOR_FOLDER)
except Exception:
pass
actor.tags = list(actor.tags) + [unreal.Name(TAG_NAME)]
comps = actor.get_components_by_class(unreal.SplineComponent)
if not comps:
raise RuntimeError("生成的 BP actor 上找不到 SplineComponent。请确认蓝图里确实添加了 Spline 组件。")
return actor, comps[0]
class AsciiDEM:
"""
Arc/Info ASCII Grid (.asc) 强健读取版
- 自动补齐缺行/缺列
header:
ncols
nrows
xllcorner / xllcenter
yllcorner / yllcenter
cellsize
NODATA_value
data: 从上到下每行
"""
def __init__(self, path):
with open(path, "r", encoding="utf-8", errors="ignore") as f:
header = {}
while len(header) < 6:
line = f.readline()
if not line:
break
line = line.strip()
if not line:
continue
parts = line.split()
if len(parts) >= 2:
header[parts[0].lower()] = float(parts[1])
self.ncols = int(header.get("ncols", 0))
self.nrows = int(header.get("nrows", 0))
self.xll = header.get("xllcorner", header.get("xllcenter", 0.0))
self.yll = header.get("yllcorner", header.get("yllcenter", 0.0))
self.cell = header.get("cellsize", 0.0)
self.nodata = header.get("nodata_value", -9999.0)
if self.ncols <= 0 or self.nrows <= 0 or self.cell <= 0:
raise RuntimeError("DEM asc header 解析失败，请确认是 Arc/Info ASCII Grid 格式。")
data = []
for _ in range(self.nrows):
line = f.readline()
if not line:
break
vals = line.strip().split()
if not vals:
data.append([self.nodata] * self.ncols)
continue
row = [float(v) for v in vals]
# 行不够 ncols，则继续读后面行拼起来（容错折行）
while len(row) < self.ncols:
extra = f.readline()
if not extra:
break
extra_vals = extra.strip().split()
if not extra_vals:
break
row += [float(v) for v in extra_vals]
# 不够补 NODATA
if len(row) < self.ncols:
row += [self.nodata] * (self.ncols - len(row))
# 多了截断
row = row[:self.ncols]
data.append(row)
if len(data) < self.nrows:
missing = self.nrows - len(data)
unreal.log_warning(f"DEM 行数不足：期望 {self.nrows} 行，实际 {len(data)} 行，自动补齐 {missing} 行 NODATA。")
for _ in range(missing):
data.append([self.nodata] * self.ncols)
if len(data) > self.nrows:
data = data[:self.nrows]
self.data = data
# 认为 DEM 是经纬度（EPSG:4326）：
self.minx = self.xll
self.miny = self.yll
self.maxx = self.xll + self.cell * self.ncols
self.maxy = self.yll + self.cell * self.nrows
def sample(self, lon, lat):
# 超出范围
if lon < self.minx or lon > self.maxx or lat < self.miny or lat > self.maxy:
return None
col = int((lon - self.xll) / self.cell)
row_from_bottom = int((lat - self.yll) / self.cell)
row = self.nrows - 1 - row_from_bottom # asc 从上到下
if col < 0 or col >= self.ncols or row < 0 or row >= self.nrows:
return None
h = self.data[row][col]
if abs(h - self.nodata) < 1e-6:
return None
return h
def run():
t0 = time.time()
geojson_path = get_abs_content_path(GEOJSON_REL_PATH)
dem_path = get_abs_content_path(DEM_ASC_REL_PATH)
if not unreal.Paths.file_exists(geojson_path):
raise RuntimeError(f"找不到 GeoJSON：{geojson_path}\n请确认放在 Content/{GEOJSON_REL_PATH}")
if not unreal.Paths.file_exists(dem_path):
raise RuntimeError(f"找不到 DEM asc：{dem_path}\n请确认放在 Content/{DEM_ASC_REL_PATH}")
georef = find_cesium_georeference()
if not georef:
raise RuntimeError("场景里没找到 CesiumGeoreference。请先把 CesiumGeoreference 拖到关卡里。")
bp_class = load_bp_class()
unreal.log(f"BP_CLASS = {bp_class}")
unreal.log("读取 DEM asc ...")
dem = AsciiDEM(dem_path)
unreal.log(f"DEM 范围：lon[{dem.minx},{dem.maxx}] lat[{dem.miny},{dem.maxy}] cell={dem.cell}")
with open(geojson_path, "r", encoding="utf-8") as f:
data = json.load(f)
feats = data.get("features", [])
if not feats:
raise RuntimeError("GeoJSON 没有 features。")
origin = georef.get_actor_location()
total = len(feats) if MAX_FEATURES == 0 else min(len(feats), MAX_FEATURES)
imported = 0
skipped_far = 0
skipped_big = 0
skipped_bad = 0
used_fallback = 0
total_points = 0
step = max(1, int(RING_POINT_STEP))
with unreal.ScopedSlowTask(total, "Import fields (snap to DEM + linear corners)...") as slow:
slow.make_dialog(True)
for idx, feat in enumerate(feats):
if MAX_FEATURES != 0 and idx >= MAX_FEATURES:
break
if slow.should_cancel():
unreal.log_warning("用户取消导入。")
break
slow.enter_progress_frame(1, f"Feature {idx+1}/{total} | imported {imported}")
geom = feat.get("geometry", None)
if not geom:
skipped_bad += 1
continue
ring = ring_from_geometry(geom)
if not ring or len(ring) < 3:
skipped_bad += 1
continue
if len(ring) > MAX_RING_POINTS:
skipped_big += 1
continue
# 半径过滤：用第一个点的 dem 高度估一个 UE 坐标
lon0, lat0 = float(ring[0][0]), float(ring[0][1])
h0 = dem.sample(lon0, lat0)
if h0 is None:
h0 = FALLBACK_HEIGHT_M
h0 = h0 + HEIGHT_OFFSET_M
# inaccurate 更快够用来过滤距离
p0 = georef.inaccurate_transform_longitude_latitude_height_to_unreal(unreal.Vector(lon0, lat0, h0))
if distance_xy_m(p0, origin) > IMPORT_RADIUS_M:
skipped_far += 1
continue
actor, spline = spawn_field_actor(bp_class, f"{ACTOR_PREFIX}{idx:06d}")
spline.clear_spline_points(True)
ring2 = ring[::step]
if len(ring2) < 3:
skipped_bad += 1
continue
# ---- 加点：使用 DEM 高度 + 偏移 ----
for p in ring2:
lon, lat = float(p[0]), float(p[1])
h = dem.sample(lon, lat)
if h is None:
h = FALLBACK_HEIGHT_M
used_fallback += 1
h = h + HEIGHT_OFFSET_M # ✅ 关键：整体下压几米
# lon/lat/height -> Unreal
u = georef.transform_longitude_latitude_height_to_unreal(unreal.Vector(lon, lat, h))
spline.add_spline_point(u, unreal.SplineCoordinateSpace.WORLD, False)
total_points += 1
if total_points % PROGRESS_EVERY_POINTS == 0:
unreal.log(f"点数 {total_points} | fallback {used_fallback}")
# ---- ✅ 关键：把点类型改为线性，拐角不再圆润 ----
num_pts = spline.get_number_of_spline_points()
for i in range(num_pts):
spline.set_spline_point_type(i, unreal.SplinePointType.LINEAR, False)
spline.set_closed_loop(True, False)
spline.set_editor_property("bSplineHasBeenEdited", True)
spline.update_spline()
imported += 1
unreal.log(f"✅ 完成：导入 {imported} 个 | 跳过远 {skipped_far} | 跳过超大 {skipped_big} | 坏数据 {skipped_bad}")
unreal.log(f"总点数 {total_points} | 使用fallback高度 {used_fallback}")
unreal.log("总耗时：%.2fs" % (time.time() - t0))
run()
3.3 运行脚本

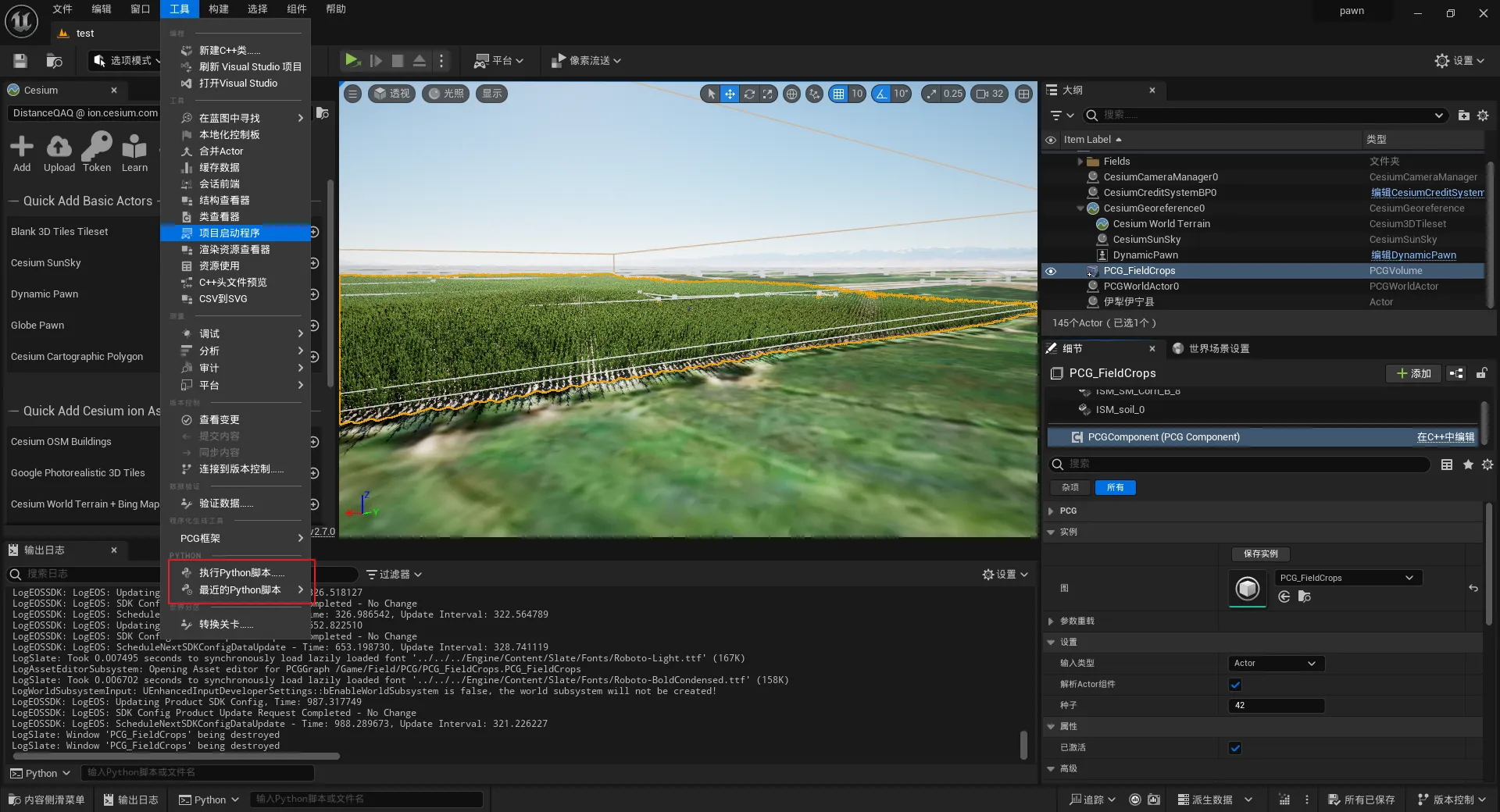

- 顶部菜单：窗口 (Window) → 开发者工具 (Developer Tools) → Python (Python)
- 在 Python 面板里点：运行脚本 (Run Script)
- 选择：
Content/Field/import_fields.py
运行后你会在 Outliner 里看到很多 Field_000xxx Actor，每个都是一个闭合样条田块，并且都带了 Tag：FIELD。
第 4 步：创建 PCG 图表
4.1 新建 PCG Graph
- 内容浏览器（Content Browser） 右键空白处
- 创建高级资产（Create Advanced Asset） → 程序化内容生成（PCG） → PCG 图表（PCG Graph）
- 命名：
PCG_Plants - 双击打开

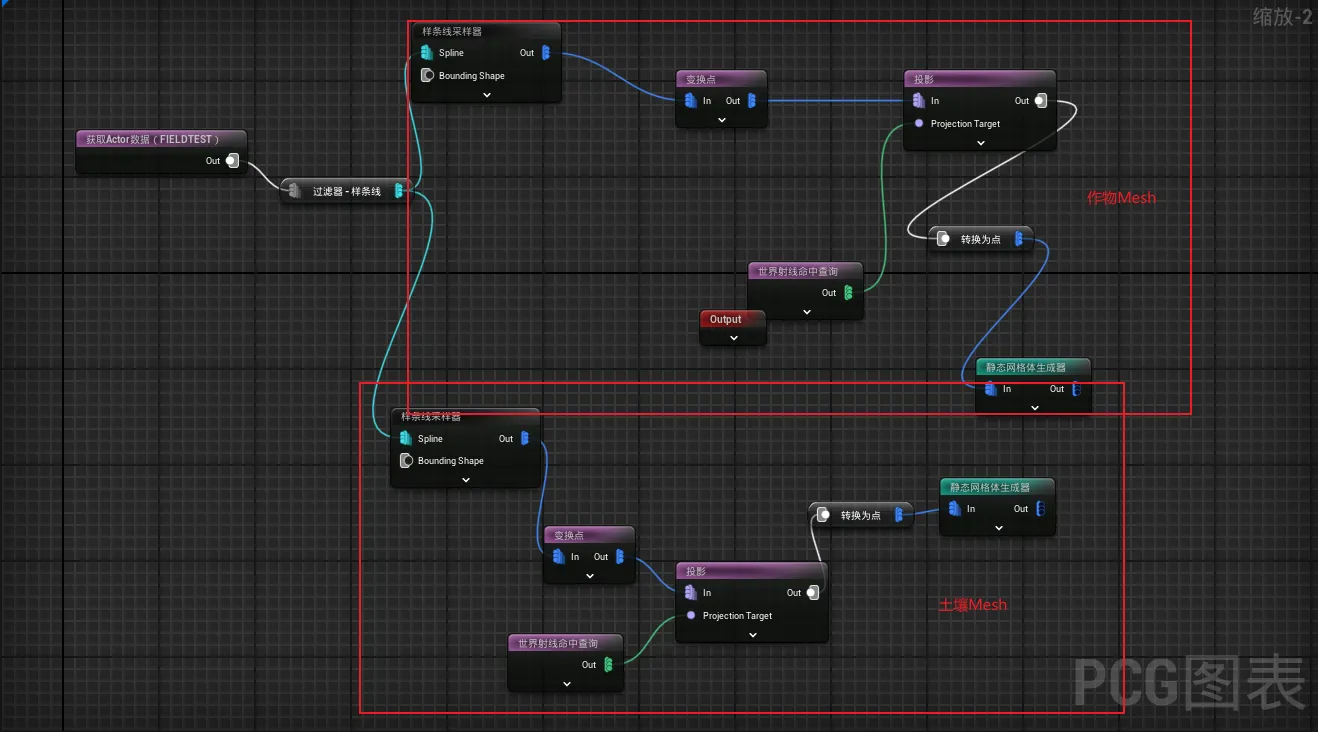

4.2 在 PCG Graph 里放节点
节点 1：获取田块 Actor（按 Tag）
- 空白处右键 → 搜索：
Get Actor Data - 添加：获取演员数据（Get Actor Data）
- 选中节点 → 右侧 细节（Details）：
- Filter by Tag（按标签过滤）：填
FIELD - Actor Selection / Selection：选 “All Actors in World（世界中所有 Actor）” 或默认即可
- Filter by Tag（按标签过滤）：填
这一步：把你脚本导入的田块样条 Actor 全部拿进来。

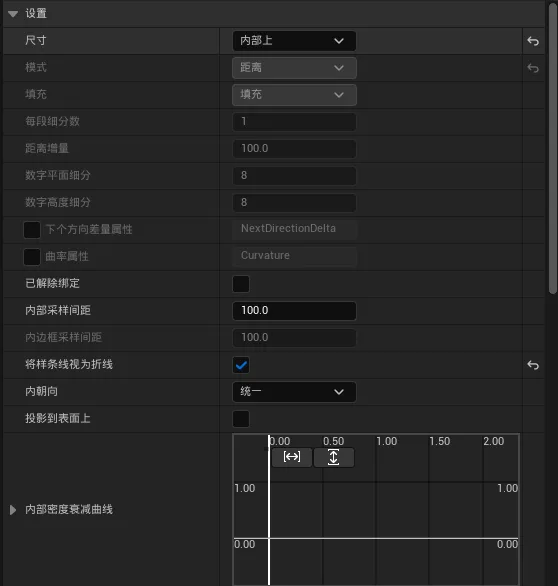

节点 3：在“样条内部”按等间距生成点
- 右键搜索：
Spline Sampler - 添加：样条采样器（Spline Sampler）
- 连接：
Get Spline Data→Spline Sampler
这一步就完成了：田块样条内部“等间距出点”。
节点 4：贴地用 “World Ray Hit Query + Projection”
4.1 放“世界射线命中查询（World Ray Hit Query）”
- 右键搜索：
World Ray Hit Query - 添加：世界射线命中查询（World Ray Hit Query）
选中它 → Details 设置：
- Direction（方向）：
(0, 0, -1)（向下） - Distance（距离）：
2000000（= 20km，单位 cm）
4.2 放“投影（Projection）”
- 右键搜索：
Projection - 添加：投影（Projection）
连线方式（很重要）：
Spline Sampler输出 → 接到Projection的 Source（源）World Ray Hit Query输出 → 接到Projection的 Target（目标）
这一步：把内部等距点沿 Z 向下投影到你地表/碰撞网格上，完成贴地。

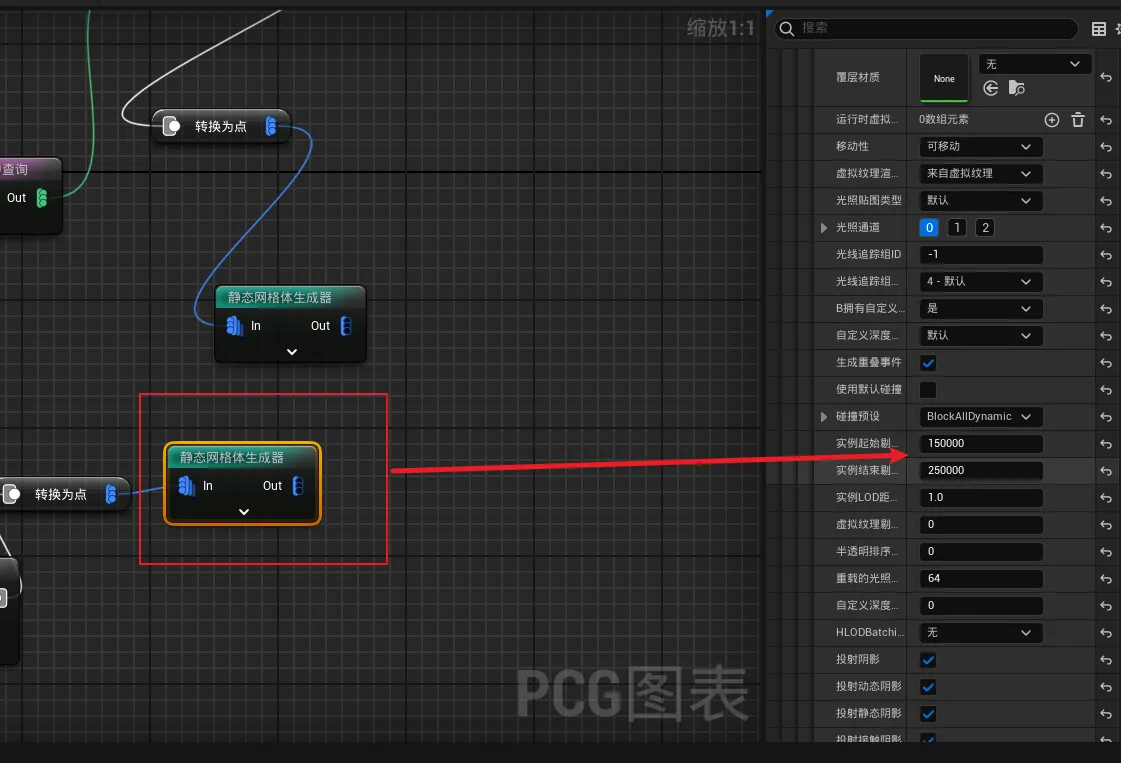

节点 5：生成植物 Mesh（必须 HISM）
- 右键搜索：
Static Mesh Spawner - 添加：静态网格生成器（Static Mesh Spawner）
- 连接：
Projection→Static Mesh Spawner
选中 Spawner → Details 设置：
- Mesh（网格体）：选你的玉米 Mesh
- Instancing / Instance Type（实例化）：选 HISM（Hierarchical Instanced Static Mesh）
最后 保存（Save） PCG_Plants

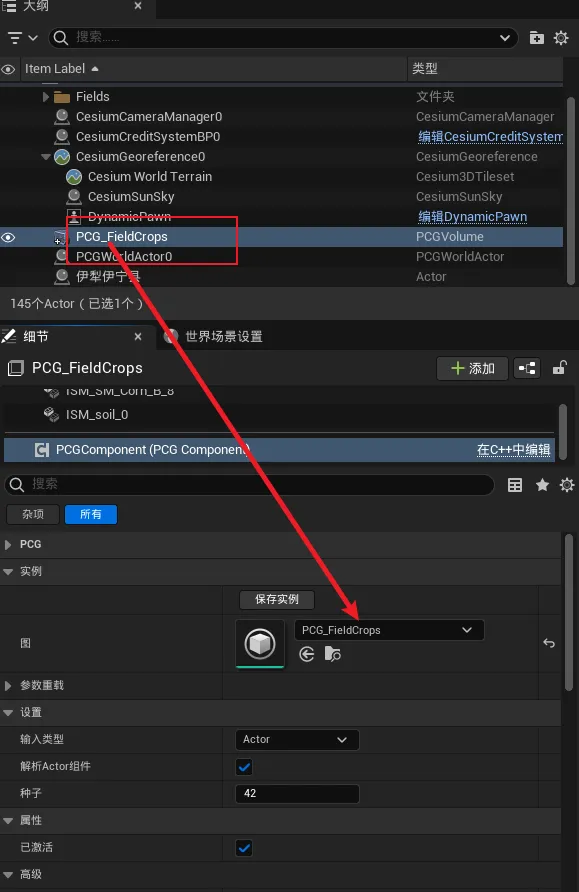

第 5 步：放 PCG Volume 并生成（按按钮）
5.1 放 PCG Volume（测试用，小范围）
- 打开 放置演员（Place Actors）
- 搜索：
PCG Volume - 拖一个 PCG 体积（PCG Volume） 到场景
- 选中 PCG Volume → 右侧 细节（Details）→ PCG → Graph（图表） 选
PCG_Plants - 把 PCG Volume 缩小到测试区域（比如你相机附近 1～2km 的范围）
- 在 Details 里点 生成（Generate）
第 6 步：性能优化设置
目标：只渲染相机附近，提升帧数。
6.1 在 PCG Graph 的 Static Mesh Spawner 上设置裁剪距离
选中 Static Mesh Spawner 节点，在 Details 里找（不同项目显示略不同，但英文关键词一致）：
- Start Cull Distance（起始裁剪距离）：
150000（= 1500m） - End Cull Distance（结束裁剪距离）：
250000（= 2500m）
第 5 步：放 PCG Volume
- 打开 放置演员 (Place Actors)
- 搜索：PCG 体积 (PCG Volume)
- 拖到场景里
- 选中 PCG Volume → 右侧细节：
- PCG 组件 (PCG Component) → Graph（图表） 选
PCG_Plants
- PCG 组件 (PCG Component) → Graph（图表） 选
- 把 PCG Volume 调到只覆盖你当前视角附近
- 点按钮：生成 (Generate)
